湖南高性能減水劑 哪里有賣
長沙輝力建材JS型高性能減水劑由聚羧酸系接枝共聚物和多種高分子有機化合物聚合而成，是目前代表先進水平的環(huán)保型混凝土外加劑。本產(chǎn)品表現(xiàn)在混凝土里具有高減水、高增強、 低收縮、塌落度損失小、混凝土和易性好及堿含量和硫酸根含量低，不會對混凝土產(chǎn)生堿集料反應等特點。
指標
性能符合GB8076-2008《混凝土外加劑》。
使用符合GB50119《混凝土外加應用技術規(guī)范》：本產(chǎn)品分為標準型、早強型、緩凝型
符合《科技基101》高速鐵路客運專線高性能耐久性砼技術規(guī)程。
勻質(zhì)性
|
指標 |
HL-A |
HL-A |
|
外觀 |
液體 |
液體 |
|
PH值 |
7-9 |
7-9 |
|
含固量（%） |
20±2 |
40±2 |
|
水泥凈漿流動度（mm）＞ |
280 |
280 |
|
比重 |
1.08±0.02 |
1.22±0.02 |
特性

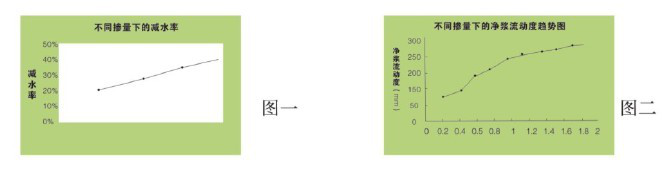

1、HL-JS型早強、高強，適宜的摻量可獲得15-40%以上的減水率，節(jié)約水泥15-25%，能有效降低混凝土水膠比，提高耐久性，減小混凝土徐變形，可用于配置>C80以上的高性能混凝土。（其不同摻量下的砼減水率見圖一）
2、本產(chǎn)品屬弱電解質(zhì)，能與鈣離子形成不穩(wěn)定聚合物鏈，有效控制初凝水化過程，使塌落度損失減小。本產(chǎn)品屬于綠色環(huán)保產(chǎn)品，無毒、不燃、無沉淀期、對鋼筋無銹蝕作用。
3、可增加混凝土早期及后期強度，提高施工進度，砼7d抗壓強度比>150%，28d抗壓強度比>120%。
4、對各種水泥具有良好的適應性，可提高混凝土運輸時間，顯著減少塌落度損失，保存90min基本無損失。
5、適當?shù)耐扑]量范圍為0.8-2.5%，可根據(jù)具體工程和用戶的需要調(diào)整摻量，針對具體的水泥及配合比外加劑摻量還應通過試驗確定。（當砼水灰比為0.29時不同摻量下的凈漿流動度如圖二。）
使用方法
1、將核定摻量的外加劑加入計量好的水中或同時加入砼攪拌機中，為保證攪拌效果，每次攪拌時間不少于60S使用前請進行砼的試配實驗。
2、本產(chǎn)品根據(jù)工程實際需要及施工氣候等分為標準型、早強型、緩凝型。
3、標準型對砼凝結時間基本無影響。
4、早強型對砼凝結時間一般提早1-4h不等，也可根據(jù)客戶要求做調(diào)整，早強型一般用于溫度較低的施工環(huán)境，或者用于需提高早期強度等，能提高模板周轉(zhuǎn)率，但后期強度不會弱低于標準型和緩凝型的。
5、緩凝型對砼凝結時間能緩凝1h-6h小時不等，也可根據(jù)用戶要求做調(diào)整，緩凝型一般用于溫度較高的施工環(huán)境，或者用于運輸距離較遠或較大體積砼，能推遲砼溫峰出現(xiàn)，降低砼溫度應力，提高砼抗裂性能。
使用范圍
1、適用于各種工業(yè)、民用及建筑、水利、港口、交通、市政、機場跑道、碼頭等工程中的預拌、現(xiàn)澆混凝土、鋼筋混凝土、預應力鋼筋混凝土。
2、特別適應于商品混凝土及泵送混凝土。
3、可配置高強、超高強、高滲透、早強、自流平及鋼纖維等特種混凝土。
包裝
本產(chǎn)品液體包裝規(guī)格為桶裝200kg-1000kg或槽車運裝。
貯存
本產(chǎn)品貯存于陰涼干燥的地方，防止陽光暴曬，保質(zhì)期為半年，超期須經(jīng)砼試驗試配后方可繼續(xù)使用。
注意事項
1、要嚴格控制砼的拌合用水量，注意砂、石水份變化的影響。
2、摻合本品的砼好采用機械攪拌，若人工攪拌，應適當延長攪拌時間，并稀釋后摻入。
3、摻入本品的振搗方法與普通砼要求相同，當砼坍落度較大時，應注意振搗時間不宜過長，防止分層離析。
4、摻本品砼的運輸、澆筑方法與普通砼相同，施工時應盡可能縮短從出料到澆筑的時間，以減少坍落度損失。
5、本產(chǎn)品無毒、不燃、無腐蝕性。
6、為保證得到佳的效果，建議用戶在使用本產(chǎn)品或改變水泥品種時，根據(jù)工程需要及具體要求，參照產(chǎn)品說明書對減水劑摻量、摻加方法及攪拌時間等進行必要的混凝土試配過程。在施工過程中應嚴格控制好摻量及拌合水的用量，采用多孔骨料時，宜先加水攪拌再加減水劑。
